Régulateur de charge solaire MPPT sur carte

Mini Régulateur de charge solaire MPPT sur carte

  1. Généralités

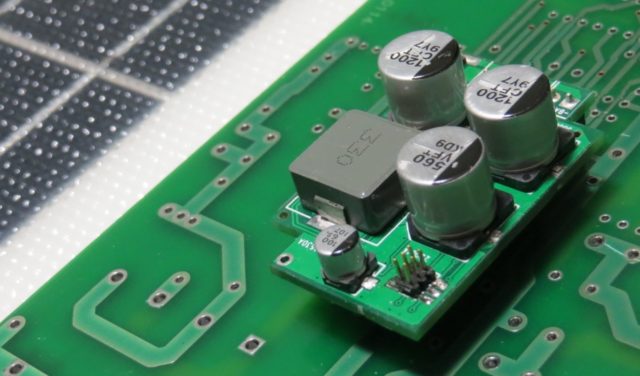

    Le régulateur de charge solaire MPPT sur carte est un produit de référence pour une installation solaire utilisant un petit panneau photovoltaïque. Ce contrôleur de charge et convertisseur DC/DC se fixe sur un circuit imprimé. Un régulateur MPPT est une interface photovoltaïque qui accroît la charge des batteries de 15 à 30 % par rapport à la charge du régulateur solaire PWM.

    Régulateur solaire de type MPPT : caractéristiques

    Jade Technologie a produit un régulateur de charge solaire MPPT sur carte aux dimensions réduites (43 x 28 x 16 mm). Ce régulateur de charge solaire MPPT fournit une tension complète de charge de batterie (charge rapide, charge de maintien, charge flottante). Léger, le régulateur de charge MPPT convient aux batteries au plomb tension 12 volts, et aux batteries lithium de tension 11,4 et 14,4 volts. Notre produit convient aux panneaux solaires de puissance 15 à 40 watts.

    Fonctionnement du régulateur de charge solaire MPPT sur carte

    Le régulateur solaire MPPT Jade Technologie scanne la tension du panneau solaire. Sa technologie active détecte le point de puissance maximum du panneau photovoltaïque. Ce régulateur de charge solaire MPPT miniature adapte ainsi la tension de sortie du panneau solaire à la tension de la batterie, tout en maximisant la puissance de charge.

    Meilleur offre de rendement panneau – batterie : le régulateur MPPT

    La technologie par algorithme permet au régulateur de charge solaire MPPT d’utiliser totalement l’énergie et la puissance d’un panneau solaire. Panneau ombragé, panneau en panne, le rôle du régulateur de charge MPPT est de capter le point de puissance maximum du panneau et d’éviter les pertes d’énergie.

    Adoptez le régulateur solaire MPPT convertisseur DC/DC

    Le régulateur de charge solaire MPPT sur carte utilise le principe d’adaptation d’impédance pour optimiser la charge d’une batterie. C’est un chargeur de batterie capable de fournir le maximum du courant nécessaire pour la charge. Un régulateur de charge solaire MPPT est un convertisseur DC/DC qui adapte la puissance des panneaux aux besoins de charge d’une batterie, quel que soit son type et sa technologie (batterie au plomb en gel, batterie au lithium).

    Applications du régulateur de charge solaire MPPT

    Les applications d’un régulateur de charge solaire MPPT sur carte sont nombreuses. Destiné à charger une batterie à partir d’un panneau solaire, le régulateur de charge solaire pilote le fonctionnement des équipements suivants :

    • installation d’éclairage hors réseau ;
    • borne de contrôleur d’entrées-sorties ;
    • panneau de signalisation ;
    • instrument de mesure de cours d’eau ;
    • etc.

    Avantages des régulateurs de charge solaire MPPT sur carte

    Jade Technologie innove en proposant un régulateur de charge solaire de petite taille doté de la technologie MPPT. Le régulateur de charge solaire MPPT sur carte(référence MCS2-PCB) s’intègre dans tout type de système et d’équipements solaires nécessitant un rendement de haut niveau.

    Renforcez l’autonomie de votre système solaire hors réseau

    Sa technologie renforce l’autonomie de votre système de production et de stockage d’électricité hors réseau. L’installation d’un régulateur de charge solaire MPPT prolonge la durée de vie d’une batterie et optimise l’utilisation de l’énergie solaire.

    Protégez votre système solaire hors réseau

    Réduisez les risques de destruction de votre système et de vos équipements avec le régulateur de charge solaire MPPT, qui fournit une triple protection contre :

    • une tension de sortie trop élevée du panneau photovoltaïque ;
    • l’inversion de charge la nuit (décharge de la batterie par le panneau) ;
    • l’inversion de connexion du régulateur de charge à la batterie.

    Installation des régulateurs de charge solaire sur carte

    Pour sa protection, l’emplacement du régulateur solaire MPPT sur carte doit garantir la dissipation thermique du système. Un fusible renforce la protection du régulateur de charge MPPT. Pour une installation de qualité du régulateur sur carte MPPT, soignez les connexions du régulateur MPPT à la batterie et au panneau solaire.

    Achetez un régulateur de charge solaire MPPT sur carte

    La technologie de nos régulateurs de charge solaire MPPT améliore l’efficacité de charge des batteries et évite le risque de surcharge et décharge profonde. Le régulateur de charge solaire MPPT est un produit de référence, indispensable pour optimiser le système de charge de votre installation solaire hors réseau.

    Jade Technologie fabrique et développe le régulateur de charge solaire MPPT en France. Profitez d’une livraison rapide et sûre d’un produit disponible, toujours en stock. Pour toute question, remplissez notre formulaire de contact ou appelez nos experts de l’installation photovoltaïque autonome au 01 60 11 61 59.

  2. Caractéristiques
    MCS2-P12P | Plomb | 12.0V |
    Tension Vpv @ Pmax ; 15.4~27V
    Type de batterie : Plomb étanche AGM (VRLA), Plomb étanche gel
    Tension Batterie : 12V
    Courant de charge max. 3A
    Dimensions : 43x28x14mm
    Montage : circuit imprimé
    Documents à télécharger :
    MCS2-L3SB | Lithium | 11.1V |
    Tension Vpv @ Pmax ; 13.6~27V
    Type de batterie : Lithium Iion, Lithium Polymère (configuration 3S)
    Tension Batterie : 11.1V
    Courant de charge max. 3A
    Dimensions : 43x28x14mm
    Montage : circuit imprimé
    Documents à télécharger :
    MCS2-L4SP | Lithium | 14.8V |
    Tension Vpv @ Pmax ; 17.8~27V
    Type de batterie : Lithium Iion, Lithium Polymère (configuration 3S)
    Tension Batterie : 14.8V
    Courant de charge max. 3A
    Dimensions : 43x28x14mm
    Montage : circuit imprimé
    Documents à télécharger :
